Ruimtelijk en meer licht

Zadeldaken

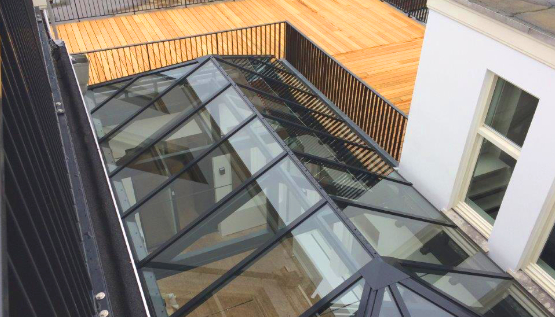

Een zadeldak heeft twee gelijkbenige zijden, waarbij de hellingshoek van de profielen en beglazing op de projectspecificaties worden afgestemd.

Zadeldaken worden vervaardigd uit hoogwaardig aluminium en glas of kunststof beglazing, volledig op maat gemaakt. De Arcolux zadeldaken bieden een ruimtelijk effect en worden geconstrueerd vanuit een eigen profielsysteem . Met dit systeem ontstaat een solide constructie waarmee een grote vrijdragende overspanning gerealiseerd kan worden. Samen met de gekozen materialen zorgt dit voor een sterke daglichtoplossing.

Door het gebruik van isolatieglas kan, samen met de thermisch gescheiden constructie, een zeer hoge isolatiewaarde worden behaald . Hiermee sluit dit type zadeldak volledig aan bij de huidige eisen voor duurzaam bouwen.
De profielen zijn vervaardigd uit hoogwaardig blank, gepoedercoat of geanodiseerd aluminium. De lichtstraat kan zowel op stalen, houten, kunststof als betonnen opstanden worden geplaatst. Onze overkappingen zijn volledig zelfdragend of kunnen van aanvullende constructie-elementen worden voorzien.

De Arcolux zadeldak lichtstraten kunnen worden voorzien van een glazen of hoogwaardig polycarbonaat beglazing. Het toegepaste kunststof is uiterst slagvast (volgens NEN 14963:2006) en hagelbestendig en biedt goede isolatiewaardes. Wilt u nog hogere isolatiewaardes realiseren? Dan is een zadeldak lichtstraat met HR++ of HR+++ beglazing de oplossing. In combinatie met thermisch gescheiden profielen kunnen hiermee isolatiewaardes tot 1,1 W/m²K gerealiseerd worden.

Beglazing opties voor de zadeldak lichtstraat:

Enkel gelaagd glas
Veiligheidsglas
Doorvalveilig glas
Gehard glas
Incidenteel beloopbaar glas
Beloopbaar glas
Zelfreinigend glas
Zonwerend glas
Isolatieglas
Glas met geïntegreerde zonnecellen (BIPV: Building Integrated Photo Voltaics)
HR++ glas
HR+++ glas
polycarbonaat (PC) massief (enkel-, dubbel- of meerwandig)
polycarbonaat (PC) spouwplaat
acrylaat (PMMA) massief (enkel-, dubbel- of meerwandig)
lichtdicht
sandwichpaneel

Geïntegreerde zonwering

Zowel de glazen als kunststof platen kunnen voorzien worden van een geïntegreerde zon- en warmtewerende coating van metaaldeeltjes. Standaard is het door Arcolux toegepaste beglazingsmateriaal vrijwel 100% uv-werend.

Beglazing met opdruk

De glazen en kunststof beplating kan vanuit de fabriek worden voorzien van full colour folieprints waarmee een bijzonder sierlijk en uniek lichtraat kan worden gerealiseerd.

Isolatie

HR+++ glas: U ≤ 0,50 W/(m².K)

PC beglazing: U-waarde vanaf 1,05 W/ m²K

Beglazing opties:

polycarbonaat (PC) massief (enkel-, dubbel- of meerwandig)
polycarbonaat (PC) spouwplaat
acrylaat (PMMA) massief (enkel-, dubbel- of meerwandig)
lichtdicht

Bij elke type beplating kunnen wij adviseren op gebied van kleuren, isolatiewaardes (Energie Prestatie Conform / EPC), licht- en zontoetredingswaarden (LTA en ZTA), zonwerendheid, brandveiligheid, doorvalveiligheid en geluidwering.

Geïntegreerde zonwering

De kunststof platen kunnen voorzien worden van een geïntegreerde zon- en warmtewerende coating. Standaard is het door Arcolux toegepaste kunststof beglazingsmateriaal tegen UV-beschermd .

Beglazing met opdruk

De kunststof beplating kan voorzien worden van full colour folieprints waarmee een unieke lichtraat (bijvoorbeeld met uw logo) kan worden gerealiseerd.

Isolatie

Arcolux levert systemen met optimale isolatiewaardes volgens EN ISO 6946 voor zowel beplating (Ug) als het complete systeem (Uw), waarbij de nieuwste technieken voor isolatie toegepast worden.

In de Arcolux lichtstraten kunnen alle gangbare ventilatiesystemen toegepast worden. Van eenvoudige handbediende ventilatiekleppen en roosters tot centraal gestuurde elektrische of pneumatische systemen voor de automatische rook- en warmteafvoer. Zie hieronder een overzicht van de mogelijkheden. Daarnaast kan er ook nog een ventilatie in een kopschot worden ingebracht.

Detailtekeningen ventilatie
Thermoklep half Brochure thermokleppen Detail zijkant Detail tussenbrug scharnierzijde Detail tussenbrug openingszijde
Thermoklep nok Brochure thermokleppen Detail zijkant Detail tussenbrug scharnierzijde Detail tussenbrug openingszijde
Mechanische ventilatie Airtop Rooster Xpelair

Voor hoge eisen op het gebied van bijvoorbeeld slagvastheid, isolatie of brandveiligheid bent u bij Arcolux aan het juiste adres. Onze aluminium constructies met glas of kunststof zijn getoetst volgens de volgende Nederlandse en Europese normen:

Glas:

NEN 2778: methoden voor de bepaling van de waterdichtheid, regenwerendheid van bouwkundige constructies.

Kunststof:

Luchtdoorlatendheid (NEN 1026:2000)
Waterdichtheid (NEN 14963:2006)
Opwaartse belasting (upward load) (NEN 14963:2006)
Neerwaartse belasting (downward load) (NEN 14963:2006)
Doorvalveiligheid (soft body impact) 350/800/1200 Joules (NEN 4963:2006 en NF.P.08.301 en NF.P.08.302 en NF.P.08.301 en NF.P.08.302)
Slagbestendigheid (hard body impact) (NEN 14963:2006)
Vliegvuurbestendigheid (EN 13501-5)

Glas & kunststof:

De ontwerpen en constructies worden gerealiseerd op basis van:

Eurocode 0 Grondslagen

NEN-EN 1990: grondslagen van het constructief ontwerp

Eurocode 1 Belastingen op constructies

NEN-EN 1991-1-3: sneeuwbelastingen
NEN-EN 1991-1-4: windbelastingen

Eurocode 9 Aluminium constructies

NEN-EN 1991-1-1: algemene regels

Hieronder treft u de bestekteksten aan voor de algemene definitie van een Arcolux zadeldak. De projecten van Arcolux zijn volledig op maat gemaakt. Waar gewenst kunnen wij de juiste bestektekst voor u samenstellen. Neem hiervoor contact met ons op.

Bestektekst:

Uitvoering: Arcolux zadeldak

Hellingshoek: vanaf 10 graden variabel

Dagmaat, vrije overspanning (mm): 800 – 10.000 (groter op aanvraag)

Dagmaat, lengte (mm): onbeperkt

Opstandbreedte (mm) (minimaal 50mm.):

Eindstukken: geïsoleerd kopschot / kopschot met beglazing / muuraansluiting / open zijde.

Beglazing:
• Enkel gelaagd glas, Veiligheidsglas
• Doorvalveilig glas
• Gehard glas
• Incidenteel beloopbaar glas
• Beloopbaar glas
• Zelfreinigend glas
• Zonwerend glas
• Isolatieglas
• Glas met geïntegreerde zonnecellen (BIPV: Building Integrated Photo Voltaics)
• HR++ glas
• HR+++ glas

Beglazing kunststof: Polycarbonaat (PC) massief (enkel-, dubbel- of meerwandig), polycarbonaat (PC) spouwplaat, acrylaat (PMMA) massief (enkel-, dubbel- of meerwandig), Lichtdicht.

Glasdikte (mm): Polycarbonaat spouwplaat: 10 / 16 / 20 / 25 mm.
Polycarbonaat of acrylaat massief: 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12 mm.

Uitvoering beglazing: opaal / helder/ warmtewerend/ gekleurd/ voorzien van full colour folieprint.

Beglazingsprofiel: droog geklemd met EPDM profielen.

Profiel: standaard / thermisch onderbroken

Aluminiumsoort en -kwaliteit (EN 573-3) (EN AW): 6060 T66

Oppervlaktebehandeling: blank /gepoedercoat (Qualicoat) / blank geanodiseerd / gekleurd geanodiseerd (Qualanod).

Kleur (RAL): .....

Ventilatie: (geen) / industrieklep / halve thermoklep / thermoklep / schuifklep / RWA / rooster.

Ventilatie bediening: handmatig / elektrisch/ pneumatisch / wind- en regencentrale (WRS).

Doorvalveiligheid: doorvalveilige constructie en beglazing 350 / 600 / 800 / 1200 Joules (NEN 14963:2006).

Beveiligingsopties: individuele aanlijnpunten (DIN EN-795:2012)

Technische documentatie
